1 范圍

      GB 5135的本部分規定了自動噴水滅火系統減壓閥的術語和定義、分類、型號編制、要求、試驗方法、檢驗規則及標志、包裝、運輸、貯存等。

      本部分適用于自動噴水滅火系統中的直接作用式和先導式減壓閥。

2 規范性引用文件

      下列文件對于本文件的應用是必不可少的。凡是注日期的引用文件，僅注日期的版本適用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改單）適用于本文件。

      GB/T 191 包裝儲運圖示標志

      GB/T 528 硫化橡膠或熱塑性橡膠 拉伸應力應變性能的測定

      GB/T 1690 硫化橡膠或熱塑性橡膠耐液體試驗方法

      GB 5135.11 自動噴水滅火系統 第11部分：溝槽式管接件

      GB/T 7306（所有部分）55°密封管螺紋

      GB/T 7759 硫化橡膠、熱塑性橡膠 常溫、高溫和低溫下壓縮永久變形測定

      GB/T 9112 鋼制管法蘭 類型與參數

      GB/T 9969 工業產品使用說明書 總則

      GB/T 12220 通用閥門 標志

      GB/T 17241.6 整體鑄鐵法蘭

      HG/T 2580 橡膠或塑料涂覆織物 拉伸強度和拉斷伸長率的測量

3 術語和定義

      下列術語和定義適用于本文件。

3.1

      減壓閥 pressure reducing valve

      自動噴水滅火系統中，通過自身結構部件實現在進口壓力和流量變動時將出口壓力降至某一需要出口壓力的閥門。

3.2

      先導式減壓閥 pilot-operated pressure reducing valve

      自動噴水滅火系統中，由主閥和導閥組成，主閥出口壓力的變化通過導閥放大控制主閥閥瓣運動的減壓閥。

3.3

      直接作用式減壓閥 direct-acting pressure reducin ale

      自動噴水滅火系統中，利用出口壓力變化直接控制閥瓣運動的減壓閥。

3.4

      額定工作壓力 rated working pressure

      減壓閥正常工作時所允許的最大進口壓力。

3.5

      始動流量 starting flow

      減壓閥正常工作時，出口流量由零開始增加，出口壓力不再有明顯下降時的流量。

3.6

      靜壓升 static pressure rise

      減壓閥正常工作時，出口流量由始動流量緩慢關閉為零時，出口壓力的升值。

3.7

      出口設定壓力 outlet set pressure

      減壓閥正常有效工作時，在入口壓力為額定工作壓力且出口流量為始動流量的情況下，減壓閥的出口工作壓力。出口設定壓力是可調整的。

3.8

      最大流量 maximum flow

      減壓閥入口為額定工作壓力，減壓閥在其出口設定壓力范圍內正常工作時所能達到的流量上限。

3.9

      最小壓差 minimum pressure differential

      減壓閥正常工作時，進口與出口壓力所能達到的最小差值。

3.10

      壓力特性 pressure characteristics

      減壓閥正常工作時，保證出口流量為最大流量的前提下，進口壓力改變時，出口壓力與進口壓力之間的函數關系。

3.11

      流量特性 flow characteristics

      減壓閥正常工作時，保證進口壓力為額定工作壓力的前提下，流量變化時，出口壓力與流量的函數關系。

4 分類

4.1 按減壓閥敏感元件可分為：

      a）隔膜式減壓閥，用符號M表示；

      b）活塞式減壓閥，用符號S表示；

      c）其他類型減壓閥，用符號T表示。

4.2 按減壓閥工作原理可分為：

      a）先導式減壓閥，用符號P表示；

      b）直接作用式減壓閥，用符號D表示。

5 型號編制

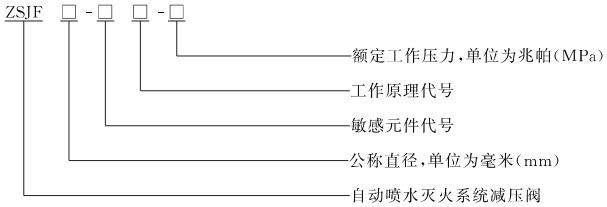

      編制方法如下：

      示例：

      ZSJF 100-MP-1.2表示公稱直徑100mm，額定工作壓力1.2 MPa，敏感元件為隔膜式結構的先導式減壓閥。

6 要求

6.1 外觀質量

6.1.1 減壓閥應標志清晰，表面平整光潔，無加工缺陷及碰傷劃痕，涂層均勻。

6.1.2 減壓閥應在外表面設有永久性標志，標志內容應符合9.1規定。

6.2 規格

      減壓閥進出口公稱直徑為40mm，50mm，65mm，80mm，100mm，125 mm，150 mm，200 mm，250 mm,300mm。

6.3 額定工作壓力

      減壓閥的額定工作壓力應不低于1.2 MPa。

6.4 材料

6.4.1 閥體和閥蓋應采用耐腐蝕性能不低于鑄鐵的材料制成，閥座材料的耐腐蝕性能應不低于青銅。閥座若采用耐腐蝕性能低于青銅的材料制作，閥座表面應進行防腐處理，并應按7.3的規定進行溫水老化試驗，試驗后閥瓣組件與閥座密封處應無任何粘連，閥座表面防腐層應無任何脫落，并應符合6.6.2、6.7的規定。

6.4.2 要求轉動或滑動的金屬零件應采用青銅、鎳銅合金、黃銅、奧氏體不銹鋼等耐腐蝕材料制成。若用耐腐蝕性能差的材料制造時，應在有相對運動處加入上述耐腐蝕材料制造的襯套件。

6.5 結構部件

6.5.1 安全泄壓閥

6.5.1.1 設有安全泄壓閥的減壓閥，安全泄壓閥應設置在減壓閥的出口側，其公稱直徑應不小于15mm。

6.5.1.2 安全泄壓閥泄放壓力應可以調整，其泄放壓力調整范圍至少應在0.35 MPa～1.38 MPa之間。

6.5.2 控制閥門

6.5.2.1 減壓閥控制管路上設置的控制閥門應設置手輪或手柄，并應標有永久性開關方向的指示。
