1 范圍

      GB/T 12666的本部分適用于檢驗單根電線電纜或電纜中的一根絕緣線芯在垂直狀態下用規定火焰直接燃燒的阻燃性能。

      GB/T 12666的本部分規定了單根電線電纜間歇供火垂直燃燒試驗設備及方法，并給出了推薦的性能要求。

      注：使用能延緩火焰蔓延并符合本部分要求的電線或電纜并不足保證該電線電纜能在所有敷設條件下阻止火焰的蔓延，因此，在一些蔓延危險性高的場合，如成束電纜大長度垂直敷設時，還應采用特殊的裝置來預防。不應認為電纜試樣符合本部分規定的性能要求，成束的該種電纜也會表現出類似的性能。

2 規范性引用文件

      下列文件中的條款通過GB/T 12666的本部分的引用而成為本部分的條款。凡是注日期的引用文件，其隨后所有的修改單（不包括勘誤的內容）或修訂版均不適用于本部分，然而，鼓勵根據本部分達成協議的各方研究是否可使用這些文件的最新版本。凡是不注日期的引用文件，其最新版本適用于本部分。

      GB/Z 5169.15-2001 電工電子產品著火危險試驗 試驗方法 500 W標稱試驗火焰和導則(IEC/TR2 60695-2-4/2:1994,IDT)

3 試樣

      從成品電線電纜或軟線上截取試樣一根，長約455mm。

4 試樣處理

      試驗前，試樣、設備和周圍空氣應在（23.0±5.0）℃溫度下達到熱平衡（處理至少16h），整個試驗期間周圍空氣溫度應穩定在（23.0±5.0）℃。

5 試驗設備

5.1 引燃源

      引燃源應為符合GB/Z 5169.15-2001中4.2.1規定的實驗室噴燈，并按GB/Z 5169.15-2001中4.4提供的認可方法對噴燈進行校準。

      仲裁試驗時，試驗用燃氣應為技術級甲烷（純度至少達到98.0%），標稱熱值37.3MJ/m³。允許使用其他等級的甲烷、天然氣、煤氣或丙烷，無論何種情況，燃氣應能提供可校準的火焰。

      噴燈火焰應至少每兩周進行一次校準。如使用的不是仲裁試驗用技術級甲烷，每天試驗前應對噴燈火焰進行校準。罐裝天然氣換罐或任何燃氣設備改變時，應對噴燈火焰進行校準。

5.2 噴燈底座固定用楔子

      噴燈底座固定用楔子應能將噴燈底座固定，并使噴燈燈管與試樣處在同一垂面上（見圖1）。該楔子能夠?qū)姛魺艄軓呢Q直位置轉至與豎直位置成20°角的供火位置。處于供火位置時，燈管口平面與燈管縱軸線的交點和試驗火焰的藍色內錐觸及試樣表面點之間的距離應為40mm，此時，試驗火焰的藍色內錐正好觸及試樣正表面的中心線。楔子應裝有鉸鏈，可使噴燈反復地從遠離試樣的位置精確地轉回到供火位置，同時不擾動鋪在試驗室底板上的棉層。

5.3 試驗室

      試驗室應能密閉，并配備氣密的玻璃窗框、門或其他裝置以便操作設備和觀察。試驗室內部每條直線尺寸應至少為610mm或更長，且試驗室應至少具有4㎡3的容積，包括排氣通道的體積，排氣通道的體積不作規定。其中至少2㎡應位于試驗火焰區域的上方，作為熱量和煙氣累積的空間。

      試驗室應配備一個方便操作設備的氣密的手套箱或其他當接近通道完全關閉時可操作設備的裝置。

      試驗室應配備一個排風機以便在試驗后將煙氣排出試驗區域之外。

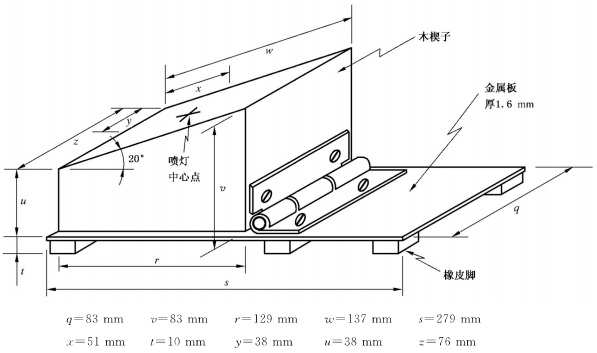

圖1 噴燈底座固定用楔子

6 試驗步驟

      將試樣如圖2垂直固定在試驗室中，在試驗室底部平鋪一層厚度不大于6mm的矩形醫用棉層。棉層直徑為（150～200）mm，棉層不得位于噴燈上或楔子下。棉層中心在試樣縱軸的延長線上，棉層的上表面應位于試驗火焰的藍色內錐觸及試樣表面點下方（230～240）mm。

      用一條寬10mm，厚約0.1mm，定量94g/m²的牛皮紙條，在一面均勻涂上剛好足夠粘接的膠，然后繞試樣一周，兩端對粘做成指示旗。指示旗應從試樣向外突出20mm，指向試驗室后方。對于扁試樣做試驗時，指示旗應從試樣后寬面的中點伸出，而試驗火焰施加在前寬面上。

      將試樣固定在可使試樣豎直的支撐裝置上，使指示旗的下邊位于試驗火焰的藍色內錐觸及試樣表面點上方250mm，支撐裝置的下支撐距試驗火焰的藍色內錐觸及試樣表面點至少（50～75）mm。

      每次試驗前當噴燈豎直且遠離試樣時，應檢驗火焰以保證其總高度為（125±10）mm，藍色內錐高（40±2）mm。將調節好的噴燈固定在楔形臺上，使噴燈處于供火位置。

      點燃噴燈向試樣供火15s，移開火焰15s，反復五次。如果在停止供火期間試樣繼續燃燒，但殘焰在15s內自行熄滅，則在噴燈停止供火15s后開始下一次的供火；如果在停止供火后，試樣上的殘焰超過15s，則在殘焰自動熄滅后立即進行下一次的供火。

圖2 試樣及噴燈位置示意圖

7 性能要求

      如試驗結果同時符合下述要求，則判定電線電纜通過本試驗：

      a）在任何一次噴燈停止供火后，殘焰持續時間不超過60s；

      b) 在試驗過程中和試驗后，鋪墊在底部的棉層沒有被燃燒滴落物引燃（無火焰的碳化忽略不計）；

      c) 在試驗過程中和試驗后，指示旗被燒掉或燒焦成炭的面積小于25%（可以用布或手指抹去的煙灰或褐色的焦痕部分忽略不計）。

      d) 如果在試驗過程中有灼熱物、燃燒著的微粒或液滴落在鋪墊在底部的棉層外或噴燈或楔子上，則重復第6章的操作，棉層應覆蓋以試樣垂軸為中心的305mm×355mm長的試驗表面，同時在噴燈周圍楔子的表面鋪上棉層，試驗結果應符合第7章中a）、b）、c）的要求。
