1 范圍

      本標準規定了阻燃紙和紙板燃燒性能的試驗方法。試驗方法包括：

      a）試驗方法A：主要用于經阻燃處理，且經水浸洗后阻燃效果受到明顯影響的紙或紙板；

      b）試驗方法B：主要用于經阻燃處理，且經水浸洗后阻燃效果未受到明顯影響的紙或紙板。

      本標準適用于厚度不超過1.6mm的紙和紙板。

2 規范性引用文件

      下列文件中的條款通過本標準的引用而成為本標準的條款。凡是注日期的引用文件，其隨后所有的修改單（不包括勘誤的內容）或修訂版均不適用于本標準，然而，鼓勵根據本標準達成協議的各方研究是否可使用這些文件的最新版本。凡是不注日期的引用文件，其最新版本適用于本標準。

      GB/T 5907 消防基本術語 第一部分

      GB/T 10739 紙、紙板和紙漿試樣處理和試驗的標準大氣條件（GB/T 10739-2002，eqv ISO 187：1990)

3 術語和定義

      GB/T 5907中確立的以及下列術語和定義適用于本標準。

3.1

      炭化長度 char length

      在試驗條件下，與試樣脫離的炭化材料的長度。

3.2

      續燃時間 flaming time

      在試驗條件下，移開燃燒器火焰后試樣持續有焰燃燒的時間。

3.3

      灼燃時間 glowing time

      試樣停止有焰燃燒后，試樣持續灼熱燃燒的時間。

3.4

      非耐洗型阻燃紙或紙板 un-laundering resistant flame-retardant paper and board

      在試驗條件下，經水浸洗后阻燃效果受到明顯影響的紙或紙板。

3.5

      耐洗型阻燃紙或紙板 laundering resistant flame-retardant paper and board

      在試驗條件下，經水浸洗后阻燃效果未受到明顯影響的紙或紙板。

4 試驗裝置

4.1 燃燒試驗箱

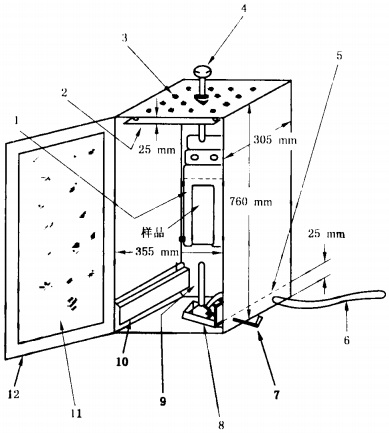

      如圖1所示，燃燒試驗箱由金屬板（或其他不燃材料）制作，箱體底部尺寸為（305×355）mm，高760mm。試驗箱設有供觀察燃燒現象的含卡口的玻璃門。箱體頂板下方25mm處設有一塊擋板，頂板上均勻分布16個直徑為12.5mm的通風孔。箱體兩側面各設有8個直徑為12.5mm的通風孔，孔中心距離箱體底邊25mm。

      1——試樣夾；

      2——頂板：

      3——通風孔；

      4——可旋轉試樣的球形手柄；

      5——通風孔（位于箱體兩側）；

      6——供氣橡膠管；

      7——本生燈定位手柄；

      8——本生燈滑槽；

      9——本生燈；

      10——擋板（位于兩側）；

      11——觀察窗；

      12——絞鏈門。

圖1 燃燒試驗箱

4.2 試樣夾

      試樣夾為一個懸掛于箱體中心的倒“U”型金屬夾，可夾持尺寸為（70×210）mm的試樣，夾持后試樣的長軸線位于垂直方向。夾持試樣時，應沿試樣整個長度方向，距試樣邊緣10mm位置進行夾取，暴露面為（50×210）mm。試樣夾應與箱體頂部連接，并能在箱體外部旋轉試樣夾，以觀察試樣的兩個側面。

4.3 試驗火焰

      試驗火焰由本生燈提供，燈管內徑為10mm，位于試樣底邊中心處，燈管頂端距離試樣底邊19mm。調節燈管的空氣供應量以產生（40±2）mm高的火焰。本生燈配有拉伸手柄和軌道，在點燃本生燈后可使本生燈滑動至規定位置。

      燃氣通?？墒褂锰烊粴饣虮?，輸入壓力應為（17.2±1.8）kPa。

4.4 記時器

      采用精度為0.2s的秒表或電子記時器。

4.5 刻度尺

      采用精度為0.5mm的直尺。

5 試樣制備

5.1 非耐洗型阻燃紙或紙板

      從樣品的縱向和橫向各切取兩塊尺寸為（70×210）mm的試樣。將試樣分為兩組，每組包括一塊縱向切取的試樣和一塊橫向切取的試樣。

5.2 耐洗型阻燃紙或紙板

      從樣品的縱向和橫向各切取四塊尺寸為（70×210）mm的試樣。將試樣分為四組，每組包括一塊縱向切取的試樣和一塊橫向切取的試樣。

6 狀態調節

      試樣應按GB/T 10739的規定進行狀態調節。

7 試驗程序

7.1 試驗方法A

7.1.1 浸洗程序

7.1.1.1 將按5.2規定制備的四組試樣中的兩組試樣放入2000mL的玻璃燒杯中。

7.1.1.2 用一張金屬絲網蓋住燒杯口，將一根內徑約為6mm的玻璃管插至燒杯底部，通過玻璃管以12L/h的速度向燒杯中連續注入（24±1）℃的蒸餾水（或去離子水），注入持續時間為4h。

7.1.1.3 向燒杯注入蒸餾水（或去離子水）完畢后，從燒杯中取出試樣，用紙巾擦除試樣表面水分。

7.1.1.4 將試樣水平置于（105±3）℃的烘箱中干燥1h。

7.1.1.5 將烘干后的試樣按第6章規定進行狀態調節。

7.1.2 點火程序

7.1.2.1 將經狀態調節后的試樣夾持在試樣夾上，并將本生燈火焰高度調節為（40±2）mm。

7.1.2.2 關閉箱門，滑動本生燈，使本生燈火焰直接與試樣底邊接觸12s，然后立即移開本生燈火焰。記錄試樣的續焰時間和灼燃時間。

7.1.3 炭化長度的測量程序

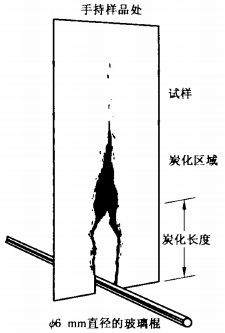

7.1.3.1 從試樣夾上取出試樣，如圖2所示，水平把持住試樣，用直徑6mm的玻璃棒輕輕拍打試樣的炭化區域，以去除松脆的炭渣。

圖2 測量炭化長度

以上為標準部分內容，如需看標準全文，請到相關授權網站購買標準正版。
