1 范圍

      GB/T 18380的本部分規定了在火焰條件下，單根絕緣細電線電纜或細光纜火焰垂直蔓延試驗的設備。

      試驗方法及推薦性能要求的資料性附錄見GB/T 18380.22-2008。

2 規范性引用文件

      下列文件中的條款通過GB/T 18380的本部分的引用而成為本部分的條款。凡是注日期的引用文件，其隨后所有的修改單（不包括勘誤的內容）或修訂版均不適用于本部分，然而，鼓勵根據本部分達成協議的各方研究是否可使用這些文件的最新版本。凡是不注日期的引用文件，其最新版本適用于本部分。

      GB/T 16499-1996 編制電氣安全標準的導則（eqv IEC Guide 104：1984）

      IEC 60695-4:1993 著火危險試驗 第4部分：著火試驗術語

3 術語和定義

      GB/T 18380的本部分使用下列術語和定義，這一定義取自 IEC 60695-4：1993。

3.1

      引燃源 ignition source

      引發燃燒的能源。

      ［IEC 60695-4：1993，定義2.76］

4 試驗裝置

4.1 試驗裝置的組成

      試驗裝置應由如下部分組成：

      a）一個金屬罩（4.2）；

      b）一個引燃源（4.3）；

      c）一個合適的試驗箱（4.4）。

4.2 金屬罩

      金屬罩的尺寸為高（1200±25）mm，寬（300±25）mm，深（450±25）mm，正面敞開，頂部和底部封閉。

4.3 引燃源

      引燃源應為符合圖2要求的丙烷噴燈。

      注：如果噴燈不完全符合圖2的要求，允許在噴燈上加一個連接套使噴口直徑達到8mm。

      燃燒氣應為純度超過95％的技術級丙烷，當噴燈處于垂直位置，空氣進口關閉的時候，噴燈產生光亮火焰。調整燃?xì)饬髁渴构饬粱鹧娴目傞L度為（125±25）mm（見圖3）。

4.4 試驗箱

      金屬罩和引燃源應被放置在一個合適的箱子里，試驗期間不通風，但可配備能除去燃燒時釋出有害氣體的裝置。試驗箱溫度應保持（23±10）℃。

      注1：如果要求所用的標準通風柜做到不通風，那么一定是配備了能單獨控制的排氣扇，并且處在“關閉”的情況。有些通風柜可能沒有配備這樣的裝置。

      注2：如果使用通風柜在不通風的情況下做試驗，推薦采取如下安全措施：

      a）關閉排氣扇，封閉出口；

      b）拉下通風柜的前門，留下足以操作噴燈到位的一條縫隙；

      c）確保操作人員的安全；

      d）試驗期間不要移動通風柜的門；

      e）試驗結束時，在打開門之前應充分排空通風柜。

尺寸單位為毫米

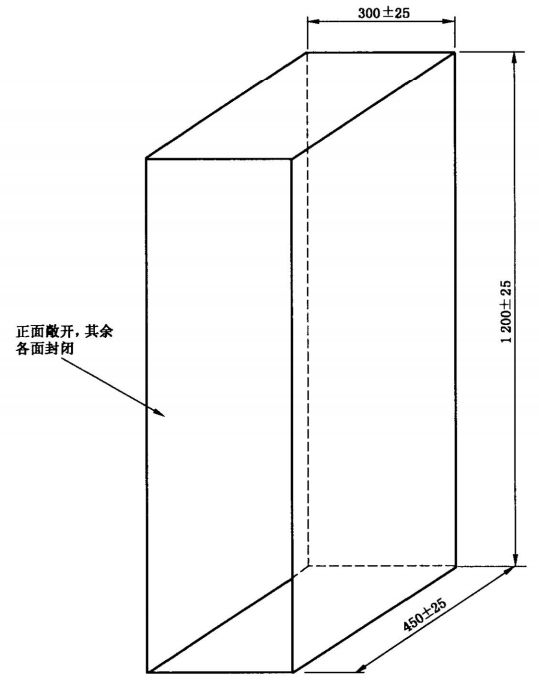

圖1 試驗設備-金屬罩

尺寸單位為毫米

      允差：±5％

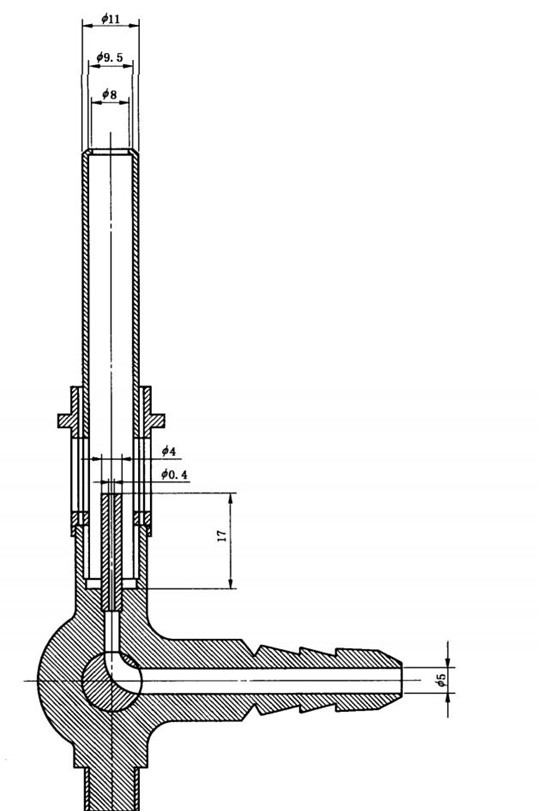

圖2 丙烷噴燈（擴散型火焰）

以上為標準部分內容，如需看標準全文，請到相關授權網站購買標準正版。
