1 范圍

      本文件規定了救援三腳架的術語與定義、型號、技術要求、試驗方法、檢驗規則以及包裝、運輸和貯存等。

      本文件適用于在城市、山地、洞穴和井下環境進行搶險救援作業時使用的救援三腳架。

2 規范性引用文件

      下列文件中的內容通過文中的規范性引用而構成本文件必不可少的條款。其中，注日期的引用文件，僅該日期對應的版本適用于本文件；不注日期的引用文件，其最新版本（包括所有的修改單）適用于本文件。

      GB/T 191 包裝儲運圖示標志

      GB/T 4208-2017 外殼防護等級（IP代碼）（IEC 60529：2013，IDT）

      GB/T 9944 不銹鋼絲繩

      GB/T 9969 工業產品使用說明書 總則

      GB/T 10125 人造氣氛腐蝕試驗 鹽霧試驗

      XF 494 消防用防墜落裝備

3 術語和定義

      下列術語和定義適用于本文件。

3.1

      救援三腳架 rescue tripod

      由三腳架、滑輪裝置和保護鏈（帶），以及鋼絲繩絞盤（以下簡稱絞盤）、功能性附件等可選配件組成的，可在固定點進行支撐，通過滑輪裝置、消防安全繩或絞盤進行人員或物資的吊升、下降等搶險救援作業的裝置。

4 型號

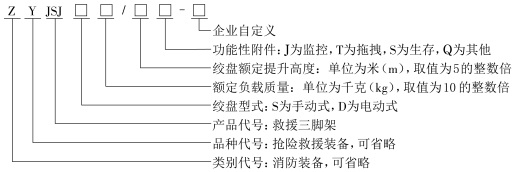

      救援三腳架的型號編制方法如下：

      示例1：額定負載質量為272kg、只含三腳架、滑輪裝置和保護鏈（帶），無任何可選配件的救援三腳架，其型號為ZYJSJ272。

      示例2：配有手動式絞盤、額定負載質量為150kg、絞盤額定提升高度為25m的救援三腳架，其型號為ZYJSJS150/25。

      示例3：配有手動式絞盤、額定負載質量為180kg、絞盤額定提升高度為20m、配有氣體、水、營養液或食品等生存物資輸送功能附件的救援三腳架，其型號為ZYJSJS180/20S。

      示例4：配有電動式絞盤、額定負載質量為200kg、絞盤額定提升高度為30m、配有監控和拖拽牽引功能附件的救援三腳架，其型號為ZYJSJD200/30JT。

5 技術要求

5.1 外觀質量

5.1.1 救援三腳架外觀表面應光滑平整，無明顯劃傷、變形等缺陷。

5.1.2 救援三腳架的金屬部件應無機械性損傷、裂紋、毛刺等缺陷。

5.2 結構要求

5.2.1 救援三腳架頂端應設置不少于2個固定錨點，且均應能安裝通用型滑輪裝置。

5.2.2 救援三腳架的各條支撐腳完全展開后，各支撐腳之間的最大長度差不應大于5mm。

5.2.3 救援三腳架的每條支撐腳均應能安裝并固定絞盤。

5.2.4 救援三腳架應設置連接每條支撐腳、可調節長度的保護鏈（帶），并有相應的捆綁固定措施。

5.2.5 救援三腳架的絞盤按額定提升高度展開后，絞盤上的余繩長度不應小于1m，且應涂覆紅色油漆。

5.2.6 救援三腳架采用的電動式絞盤應配備失電應急手柄，且能在斷電時手動升降負載。

5.3 基本參數

      救援三腳架的基本參數應符合表1的規定。

表1 救援三腳架的基本參數

5.4 部件要求

5.4.1 救援三腳架所有金屬部件（含功能性附件）經48h的中性鹽霧試驗后，應無明顯的腐蝕損壞，并能正常工作。

5.4.2 救援三腳架應配置通用型滑輪裝置，且滑輪裝置應符合XF494的規定。

5.4.3 救援三腳架絞盤所用鋼絲繩的直徑不應小于4mm，且鋼絲繩應符合GB/T 9944的規定。

5.4.4 救援三腳架的電動絞盤應設置排繩器或輔助排繩裝置。

5.5 絞盤操作性能

5.5.1 手動絞盤應轉動靈活、無卡阻現象，且絞盤手柄的手搖力不應大于250N。

5.5.2 電動絞盤應控制功能正常、絞盤轉動靈活、無卡阻現象，且失電應急手柄的手搖力不應大于250N。

5.6 安全性能

5.6.1 救援三腳架的電動絞盤應具備超載保護功能，當負載質量超過額定負載質量的1.3倍時，電動絞盤應自動停止工作。

5.6.2 救援三腳架的絞盤應具備自鎖功能，絞盤停止升降操作、絞盤升降過程中超載自停或突然失去動力時，手柄不應自行旋轉，且繩索不應發生超過10cm的滑動。

5.6.3 救援三腳架所配電動設備外部帶電端子與機殼之間的絕緣電阻應大于20MΩ。

5.6.4 由交流電源供電的電動設備，應能承受頻率為50Hz、電壓1500 V、歷時1min的耐壓試驗，不應發生擊穿或閃絡現象。

5.7 強度性能

5.7.1 三腳架

      三腳架經額定負載質量3倍的強度試驗后，各部件應無明顯變形或損壞，在額定負載質量下仍能正常工作。

5.7.2 鋼絲繩

      鋼絲繩的破斷強度不應小于救援三腳架額定負載質量的5倍。

5.7.3 保護鏈（帶）

      保護鏈（帶）的破斷強度不應小于救援三腳架額定負載質量的3倍。

5.8 可靠性

      救援三腳架經可靠性試驗后，各部件應無明顯變形及損壞，配有電動絞盤的救援三腳架的電動機溫升不應大于30℃。

5.9 防滑性能

      救援三腳架的支撐腳應具備防滑功能，從完全展開并承載起，至作業完成為止，各支撐腳的滑動位移均不應超過20mm。

5.10 功能性附件要求

5.10.1 監控附件

5.10.1.1 救援三腳架的監控附件應至少具備視頻監控功能，通信和照明功能為可選項。當使用非紅外攝像設備時，照明功能為必備項。
