1 范圍

      本標準規定了危險化學品生產裝置和儲存設施外部安全防護距離確定方法。

      本標準適用于確定危險化學品生產裝置和儲存設施外部安全防護距離。

      本標準不適用于民爆行業生產、流通企業，煙花爆竹生產企業和儲存?zhèn)}庫，汽車加油加氣站，油氣輸送管道，城鎮燃?xì)猓蹍^(qū)內以及用于國防科研生產的危險化學品生產裝置和儲存設施。

2 規范性引用文件

      下列文件對于本文件的應用是必不可少的。凡是注日期的引用文件，僅注日期的版本適用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改單）適用于本文件。

      GB 18218 危險化學品重大危險源辨識

      GB 36894 危險化學品生產裝置和儲存設施風險基準

      GB 50089-2018 民用爆炸物品工程設計安全標準

3 術語和定義

      下列術語和定義適用于本文件。

3.1

      爆炸物 explosive

      列入《危險化學品目錄》及《危險化學品分類信息表》的所有爆炸物。

3.2

      有毒氣體 toxic gas

      列入《危險化學品目錄》及《危險化學品分類信息表》，危害特性類別包含急性毒性-吸入的氣體。

3.3

      易燃?xì)怏w flammable gas

      列入《危險化學品目錄》及《危險化學品分類信息表》，危害特性類別包含易燃?xì)怏w，類別1、類別2的氣體。

3.4

      外部安全防護距離 external safety distance

      為了預防和減緩危險化學品生產裝置和儲存設施潛在事故（火災、爆炸和中毒等）對廠外防護目標的影響，在裝置和設施與防護目標之間設置的距離或風險控制線。

3.5

      點火源 ignition source

      促使可燃物與助燃物發生燃燒的初始能量來源，包括明火、化學反應熱、熱輻射、高溫表面、摩擦和撞擊等。

4 外部安全防護距離確定流程

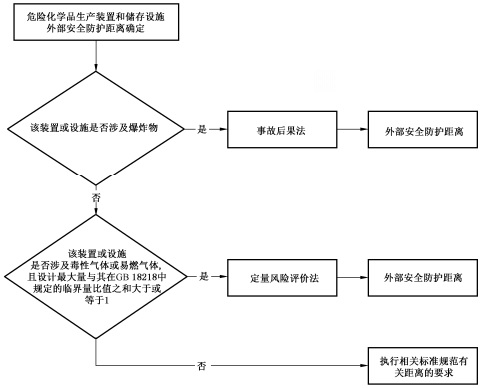

4.1 危險化學品生產裝置和儲存設施確定外部安全防護距離的流程見圖1。

圖1 危險化學品生產裝置和儲存設施外部安全防護距離確定流程

4.2 涉及爆炸物的危險化學品生產裝置和儲存設施應采用事故后果法確定外部安全防護距離。

4.3 涉及有毒氣體或易燃?xì)怏w，且其設計最大量與GB 18218中規定的臨界量比值之和大于或等于1的危險化學品生產裝置和儲存設施應采用定量風險評價方法確定外部安全防護距離。當企業存在上述裝置和設施時，應將企業內所有的危險化學品生產裝置和儲存設施作為一個整體進行定量風險評估，確定外部安全防護距離。

4.4 本標準4.2及4.3規定以外的危險化學品生產裝置和儲存設施的外部安全防護距離應滿足相關標準規范的距離要求。

5 事故后果法

5.1 計算程序

      事故后果法確定外部安全防護距離的流程見圖2。

圖2 事故后果法確定外部安全防護距離流程

5.2 基礎資料收集

5.2.1 與爆炸物有關的工藝過程資料，包括爆炸物資料、裝置和設施平面布置圖、工藝過程描述等。

5.2.2 裝置和設施外部可能受到事故影響的周邊情況，包括周邊土地使用狀況、地形狀況、居民與人口分布統計資料等。

5.3 最嚴重事故情景確定

5.3.1 辨識生產裝置和儲存設施中涉及爆炸物的單元，參照GB50089-2018規定，確定該裝置和設施內能夠發生同時爆炸的最大爆炸物數量，并將該數量爆炸物同時發生爆炸的情景作為最嚴重事故情景。

5.3.2 當硝酸銨獨立儲存時，可不考慮其發生爆炸的事故情景。裝置或設施中硝酸銨在極端條件下，容易受到周邊其他可燃物、易燃物、爆炸物或禁忌物品影響時，應考慮其發生爆炸的事故情景，并將硝酸銨存量的一半計入該裝置或設施能夠發生同時爆炸的最大爆炸物數量。

5.4 外部安全防護距離確定

5.4.1 根據最嚴重事故情景以及表1給出的空氣沖擊波超壓安全閾值，按式（1）計算外部安全防護距離：

      式中：

      Δp——空氣沖擊波超壓值，單位為 10⁵帕斯卡（(Pa);

      Q——一次爆炸的梯恩梯炸藥當量，單位為千克 (kg)

      R——爆炸點距防護目標的距離，單位為米。

表1 不同類型防護目標的空氣沖擊波超壓閾值                          單位為帕斯卡
