1 范圍

1.1 GB/T 38364的本部分規定了以內燃機為動力的旋刀步進式草坪機和滾刀步進式草坪機的安全要求及試驗方法，包括配備載有坐姿操作者乘人附件的步進式草坪機（以下簡稱“草坪機”），并配備有：

      ——金屬切割裝置，和/或

      ——非金屬切割裝置由一個或多個切割部件鉸接安裝在一個近似圓形的驅動裝置上，切割部件依靠離心力來實現切割，且每個切割部件的切割能量（動能）不小于10J。

      本部分不適用于：

      ——機器人及遙控草坪機、甩刀（連枷）式草坪機、草地割草機、刀片往復移動式草坪機、牽引式/半懸掛式草坪機和除灌機；

      ——電動草坪機和以電池為動力源的草坪機；

     ——帶翻轉 手柄的步進式草坪機。

      注：GB4706.1-2005和GB/T 4706.78-2005給出了關于步行控制的電動割草機的要求。

1.2 本部分涉及了與草坪機相關正常使用以及生產廠家可預見的誤用時的重大危害、危害情況、危害事件（參見附錄A）。

1.3 本部分不適用于在本部分發布前生產的草坪機。

2 規范性引用文件

      下列文件對于本文件的應用是必不可少的。凡是注日期的引用文件，僅注日期的版本適用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改單）適用于本文件。

      GB/T 16842-2016 外殼對人和設備的防護 檢驗用試具（IEC 61032：1997，IDT）

      GB/T 21398-2008 農林機械 電磁兼容性 試驗方法和驗收規則（ISO 14982：1998，IDT）

      GB/T 23821-2009 機械安全 防止上下肢觸及危險區的安全距離（ISO 13857：2008，IDT）

      GB/T 38364.1-2019 園林機械 以內燃機為動力的草坪修剪機安全要求 第1部分：術語和通用試驗（ISO 5395-1：2013，IDT）

      GB/T 38364.3-2019 園林機械 以內燃機為動力的草坪修剪機安全要求 第3部分：坐騎式草坪修剪機（ISO 5395-3：2013，IDT）

      ISO 12100：2010 機械安全 設計通則 風險評估與風險減小（Safety of machinery-Generalprinciples for design-Risk assessment and risk reduction)

      ISO 14119：1998 機械安全 與防護罩相關的互鎖裝置 設計和選擇原則（Safety of machinery-Interlocking devices associated with guards-Principles for design and selection)

      ISO 17398：2004 安全顏色和安全標志 安全標志的分類、性能和耐久性（Safety colours andsafety signs-Classification,performance and durability of safety signs)

3 術語和定義

      ISO 12100和 GB/T 38364.1-2019界定的術語和定義適用于本文件。

4 步進式草坪機的要求

4.1 通則

      草坪機應符合本章的安全要求和/或防護措施。草坪機應按照7.2給出標志和警告，并提供符合7.1規定的使用說明書。

      另外，對于本部分未提及的相關的非重大危害，設計時應按ISO12100的規定執行。不要求有音響報警裝置（例如喇叭）。

      除非另行規定，所有試驗均應在15℃～35℃的環境溫度下進行。

      如果本部分未另行規定，則試驗可以以任何順序進行，可以在單獨的機器、切割裝置罩殼和切割裝置部件上進行。

      對于本部分未定義的試驗順序和允許的機器數量，這種情況下應由試驗人員和生產廠家協商確定。

      當試驗中規定發動機運行，應以發動機最大工作轉速運行（見GB/T 38364.1-2019的定義）。如果測得的發動機轉速超出使用說明書的規定，則應根據使用說明書調整發動機轉速。

4.2 操控

4.2.1 位置

      需要操作者持續操控的控制部件應在手柄的握持區內。

      不需要操作者持續操控，但在割草時可能需要操控的控制部件的位置應在圖1所示的區域內。

      圖1中定義的操作者控制區域包括控制器的最大可運動范圍，但不代表最佳操作者控制位置。

      注1：ISO/TS 15079給出了有關操作者控制器的位置和操作的有用信息。

      對于帶乘人附件的草坪機，見4.17.2中的附加要求。

      就本條而言，下列操作不應視為操作者在割草作業期間進行的操控：

      ——割草高度調節；

      ——切割裝置的固定或調節；

      ——集草器與排草口的連接；

      ——液壓旁通閥；

      ——符合4.2.3要求的發動機起動控制；

      ——與切割裝置停轉控制相獨立的發動機停機控制。

      在操作者位置應可操作手動駐車制動。

      通過觀察和測量進行檢驗。

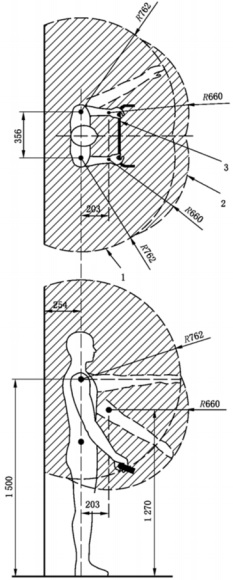

單位為毫米，公差為±3mm

      說明：

      1——操作者操控區域；

      2——操作者往前靠近手柄擋桿時的操控區域；

      3——手柄擋桿。

圖1 操作者操控區域

      注2：圖1所示的操作者控制區域是指95％的男性操作者位于正常操作者位置，上肢所能觸及的區域。最低的前下方區域是5％的男性操作者或50％的女性操作者往前靠近手柄擋桿時上肢可觸及的區域。該區域也是95％的男性往前靠近手柄擋桿時上肢也能觸及的區域。

4.2.2 發動機轉速

      草坪機應設計如下：在通過使用任何控制器或在不破壞生產廠家的鉛封的情況下進行的調整，或不更換或重新配置發動機轉速控制組件的前提下，發動機轉速不得超過發動機最大工作轉速（見GB/T 38364.1-2019中的定義），通過觀察和測量進行檢驗。
